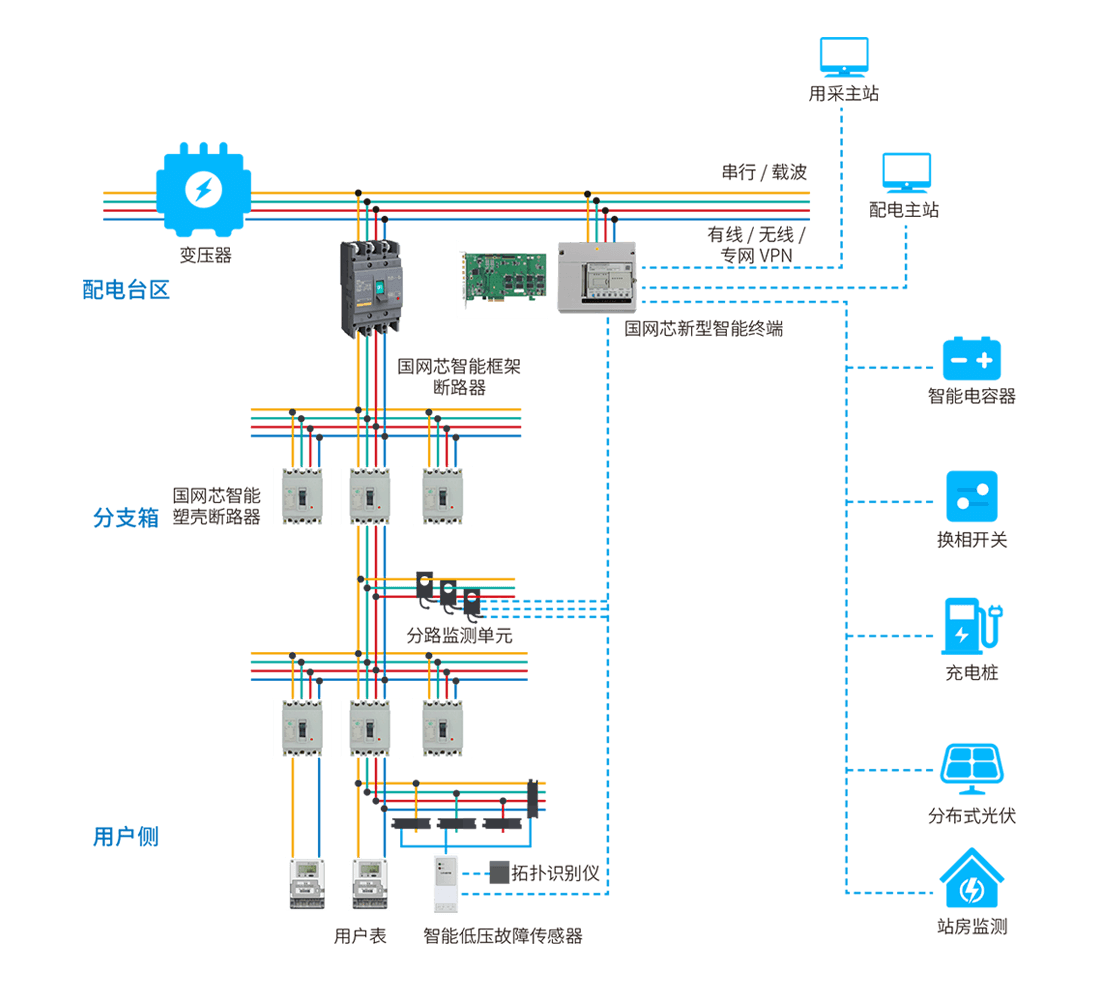

台区智能融合终端

产品简介

     台区智能融合终端为我公司基于“国网芯”国产平台研发，定位于低压配用电物联网核心，是集配电台区配用电台配用信息采集、各采集终端和电能表数据收集、设备状态监测及通讯组网、就地化分析决策、协同计算等功能于一体的智能化融合终端设备，采用平台化硬件设计和分布式边缘计算架构，采用统一标准的系统开发环境，实现软、硬件解耦。

     终端应用功能以运行在容器内的软件 APP 方式实现，采用软件定义终端的方式，满足配网业务的灵活、快速发展需求。采用模块化、可扩展、低功耗、免维护的设计标准，适应复杂运行环境，具有高可靠性和稳定性。

主要功能

1.信息监测功能：模拟量监测、数字量监测、状态量监测、环境监测；

2.用电信息采集管理功能：对电力用户的用电信息进行采集、处理和实时监控，实现用电信息的自动采集、用电分析和管理，

3.支撑阶梯电价、远程费控、电价下发等业务；

4.电能质量监控功能：对低压台区各种电能质量指标进行实时测量与数据采集，保证对台区基本运行工况（事故）的监测、记录和动态分析；

5.设备安全、数据安全、通信安全的保护功能：终端应内置安全芯片，终端采用基于国产商用密码算法的加密技术，实现业务数据流和管理数据流的加密，保证了设备、数据、通信的安全；

6.配变保护功能：欠压、过压、过负荷、过热保护；

7.低压开关位置信息采集功能：终端具备四路遥信输入功能，可实时监控低压开关位置信息；

8.维护功能：终端支持本地和远程两种方式进行参数、定制的修改和读取；终端具备自诊断功能，出现异常时会上报远方主站；

9.对时功能：终端支持接受并执行主站系统下发的对时命令，守时精度误差满足 0.5 秒 / 天。

产品特点

1.测量精度达到 0.5S 级，满足计量需求；

2.配电业务和营销业务数据共享，业务横向隔离；

3.支持配电、用采系统和统一物联管理平台通信协议；

4.安全防护采用“统一安全模组、统一密钥管理”；

5.内置 GPS/ 北斗定位功能；

6.内置蓝牙维护接口；

7.支持双 4G 通讯、双 APN。

8.应用软件 APP

一二次融合柱上开关

产品简介

      GY-ZW32-12 系列柱上一二次融合断路器成套装置由户外真空断路器、馈线终端及连接电缆组成，深度融合了电子式电压电流传感器、电子式取电传感器、线损采集模块等先进技术。主要适用于三相交流 50Hz、额定电压 12kV 的户外配电系统，用于线路分段、联络、分支、用户分界等场合。在配电线路中起分断、控制、保护和线损采集的作用。旨在通过提高 配电一二次设备的标准化、集成化水平，提升配电设备运行水平、运维质量与效率，满足线 损管理的技术要求，服务配电自动化建设。

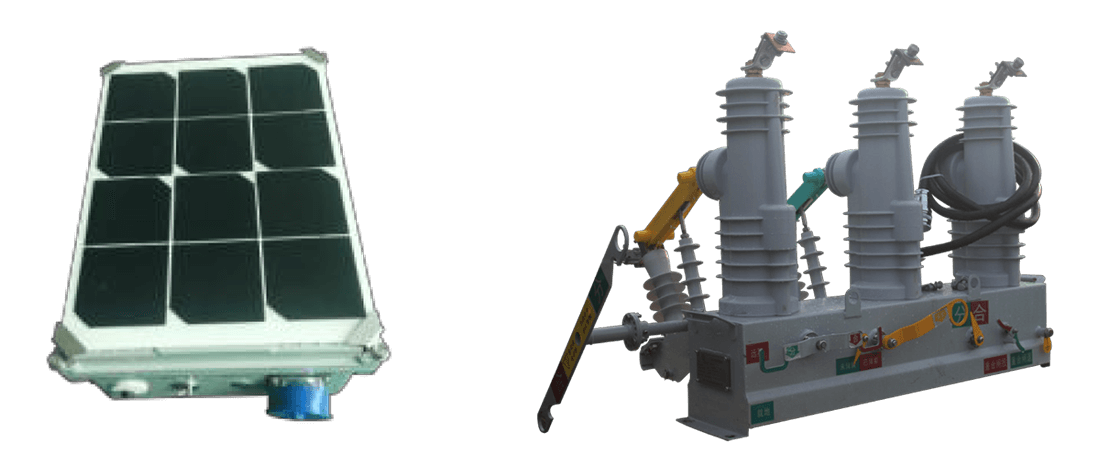

    馈线终端                                                                                             户外真空断路器

主要功能

1.三遥功能；

2.线损采集功能；

3.故障隔离及保护功能；

4.重合闸功能；

5.就地馈线自动化功能；

6.定值管理功能；

7.安全防护功能；

8.数据通讯功能；

9.电源管理功能。

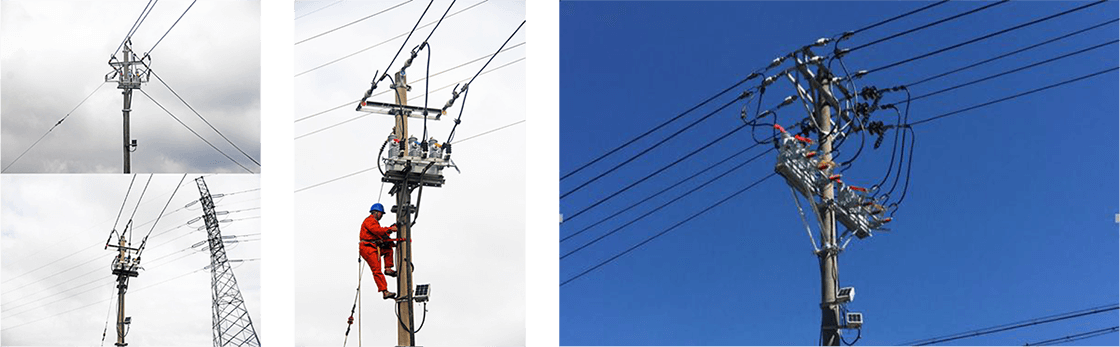

产品案例

配网线路在线监测及故障定位系统

产品简介

      配网线路在线监测及故障定位系统是综合利用智能传感器技术、信号处理技术、人工智能技术和信息通 信技术，高精度实时在线监测中压配电网线路电流、对地电场，在线路状态发生异常改变时触发高采样录波， 根据录波数据可实现小电流接地系统接地故障准确定位、复杂故障过程回溯反演、线路异常状态提前预警， 有效缩短线路故障恢复时间，变“被动报修”为“主动监控”，切实提升配电网运维水平，提高效益！

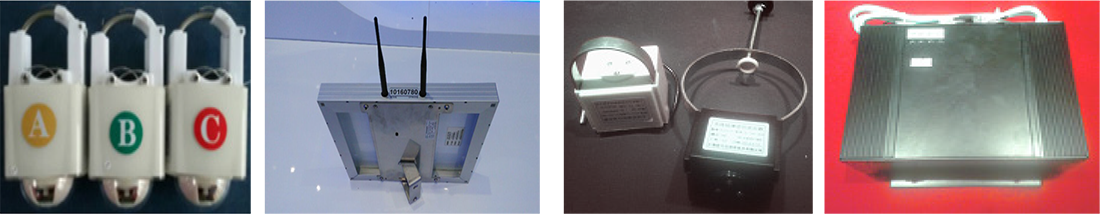

                                                架空型                                                                                                       电缆型

主要功能

监测终

1.遥信线路安装点的故障信号和柱上开关的状态量；

2.遥测线路的正常负荷电流和故障突变电流；

3.遥控指示器的状态和柱上开关故障时的隔离跳闸；

4.遥调指示器的参数和报警门限值；

5.采集管理远程测控数据终端电源电压和充电电压；

6.可远程升级程序、可接收并执行本地或主站的对时命令；

7.记录电流、对地基准数据；

8.实现对线路负荷电流、对地基准、对地绝缘、终端电池电压等数据的存储，存储容量大于 2 天（按照每 1 分钟记录一次）；

9.采用主动或召唤方式上报；

10.采用太阳能和大容量锂电池相配合的供电（连续 40 天阴雨天气）；

11.使用寿命不低于 5 年；

12.动态功耗：整机动态功耗不大于 0.5W。

故障指示器

1.采集线路 A、B、C 三相的正常负荷电流和故障突 z 流，

2.并能每分钟发送一次负荷电流数据；

3.短路故障指示、单相接地故障指示；

4.故障报警复位；

5.带电装卸功能；

6.对指示器的故障电流报警动作值、动作时间进行远程

7.设定和调整；

8.线路负荷电流 10A 时从导线取电，采用 6.5Ah/3.6V 长

9.寿命锂亚电池，电池寿命 10 年；

10指示器工作电流小于 40µA，在导线不取电的情况下工作 8 年；

11.电流测量精度：电流 <100A 为 ±3A；电流≥ 100A 为±3%；

12.短路故障检测灵敏度（故障识别时间）：小于 10 ms；

13.指示器与远程测控数据终端无线传输距离：≥ 20m；

14.能耐受 3000 次电气寿命试验或使用寿命 10 年；

15.防护等级 IP67。

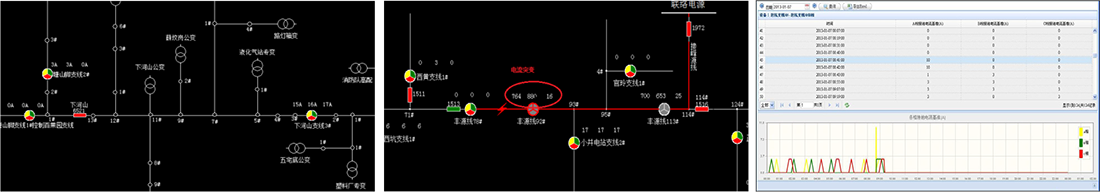

产品案例

HPLC 高速载波

产品简介

      HPLC 通信技术目前主要应用于用电信息采集系统中，利用电力线作为 数据通信载体，免布线、低成本 地实现用电信息高频采集、停电主动上报、远程费控、线损统计分析等功能，推动电力营销向现代化、智能 化管理 方向发展，提升智能电网服务水平， 提高用户用电满意度。 高速载波产品：均依托于自主研发的国网载波芯片研制而成，频率范围 0.7 ～ 12MHz。包括：单 / 三相 表通信单 元、集中器通信单元块、Ⅱ型采集器、双模单 / 三相通信单元和双模Ⅱ型采集器、能源控制器载波 模块等。

组网方式

主要功能

      HPLC 产品强有力地支撑了营销采集业务，数据采集频率更高，组网更快，台区识别更准确，可显示网络拓扑信息， 确认户变关系，并支持停电事件主动上报功能，提高了停电事件处理效率，支持远程全网升级，提升智能化运维水平。

1.高频采集：利用高速载波通信技术频带宽、速率快的优点，实现电压、电流、有功功率等数据的高频采集，为开展供电线路老化 趋势分析、监测电网电压质量和负荷波动情况提供依据；

2.停复电主动上报：智能电表载波通信单元配置超级电容，支持低压户表停电事件信 息实时主动上报，在电能表断电后，通过载波通信单元在规定的 时间内上报停电故障信息，并且在电表复电后主动上报复电信息；

3.台区识别：基于高速载波通信优势，载波通信单元通过特有的通信算法实现无扰技术的台区识别，准确判断用户台区归属 关系，有效辅助供电企业对计量自动化系统档案的管理，为线损治理、台区负载均衡提供

准确的依据；

4.相位识别：高速载波通信单元配备过零检测电路，在正常入网、抄表过程中可实现电能表、采集器相位的智能识别，集中 器通过本地通信单元获取电能表相位信息，为台区三相不平衡治理提供基础数据支撑。

配电房智能巡检机器人系统

产品简介

      配电房智能巡检机器人是专门针对配电房及变电站配电房的现场结构、设备设施、通道环境研发设计的 一类系列化产品。依托先进的导航定位技术、多传感融合技术、图像识别技术及人工智能算法等，结合后台 管理系统、高速网络通信系统、电源管理系统，利用功能、外观差异化设计，使不同类型巡检机器人满足相 应场景下电力设备的全方位、多角度、全天候守护，实现对现场安全隐患的提前预警、报警或处置。

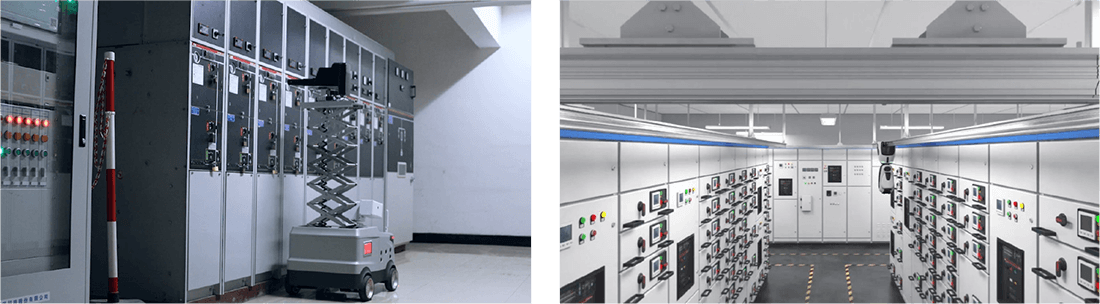

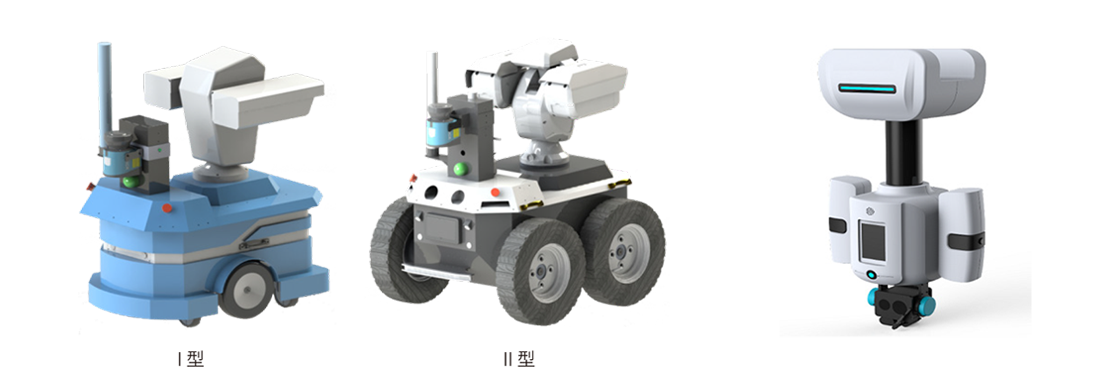

                          配电房轮式智能巡检机器人                                                                配电房挂轨升降式智能巡检机器人

主要功能

1.行：例行巡检、遥控巡检、定点特检；

2.看：可见光高清摄像机进行设备外观、仪器仪表数值的识别、读取及异物检测；

3.触：红外热像仪经温升、温差对比分析判断设备热缺陷；

4.听：拾音器采集设备运行声音识别异常；

5.闻：多种类传感器检测设备所处环境气体、温湿度异常。

产品案例

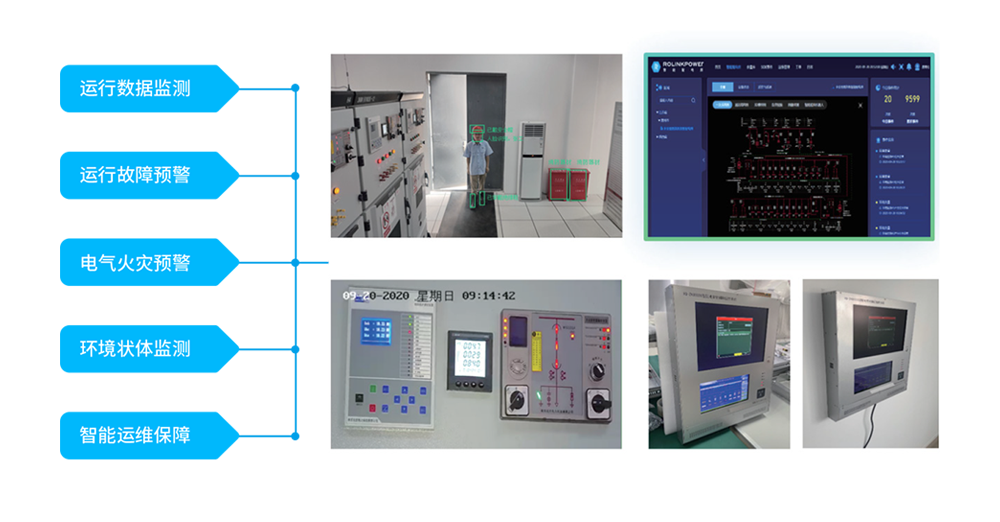

变电站 / 配电房数字化综合监控系统

产品简介

       本系统将配电站 / 房内一次设备进行智能数字化升级 , 同步升级环境状态监测装置，实现整 个配电站 / 房的运行状态智能化监测、预警与智能运维，有效保障配电站 / 房的安全运行状态。本系安全加密和云端管 理平台。安全加密和云端管理平台。

传感器 : 多种数字化无线传感器与智能联动

      站房内各类开关柜的温湿度监测以及出线温度监测。环境温湿度与空调系统联动。SF6 与 O2 的监测与风机系统联动。 视频系统 AI 智能行为识别，包括但不限于 : 安全帽佩戴、人员倒地、区域限制、明火、外物入侵等。人工智能可视化网 关，是基于国产化工业级芯片设计研发的智能化边缘物联代理装置。适用于配电站房、变电站等场所内，具备环境监测、 智能安防、设备状态监测、视频终端接入、辅助运维等功能。通过智能网关进行设备的接入和管理，结合 AI 算法，提升 了站所的自动化监测、智能化运维水平，结合站房辅助平台、可视化平台，实现站所基础设备的可管、可视、可控。

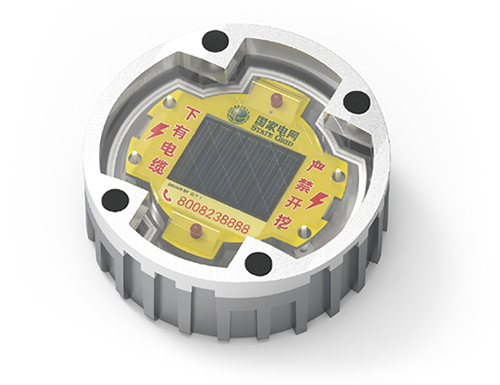

太阳能防外损地钉

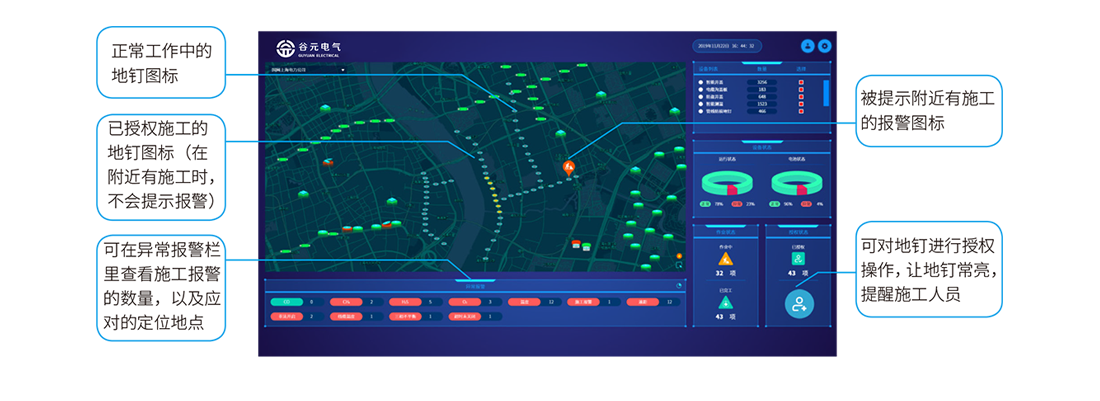

     通过物联网技术， 创新 Al 自学习算法， 打造具有实时感知功能的“地下管线小卫士” 。24 小时在线监测，监测到外损行为及时报警、 精准定位。

主要功能

1.通过 GPS 定位， 可以获取排水、 通讯、 燃气、 地下管线及电缆精确定位和走向；

2.安装时电缆数据录入， 可以获取获取排水、 通讯、 燃气、 地下管线及电缆精确定位和走向；

3.后台授权， 施工期间警示灯亮起， 提醒施工人员严禁开挖非法施工实时上报， 事故地点及时获知。

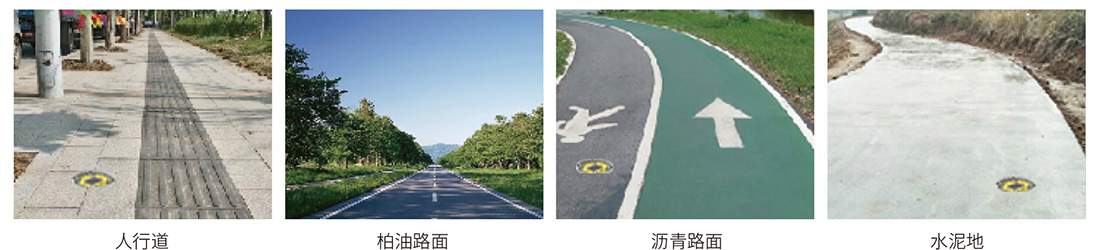

适用场景及案例

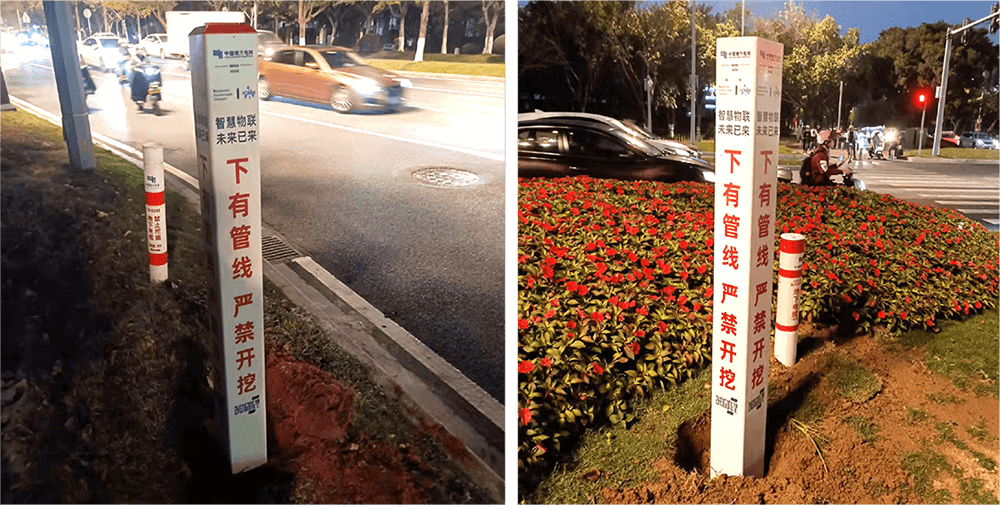

智能警示桩

      电缆警示桩是保障电缆安全运行的重要附属设施， 其作用是警示动土施工人员下方埋有电缆， 避免外力破坏电缆的事故发生。 此外， 它还能告知运维人员电缆具体路径， 辅助电缆运维工作。对非法挖掘、 盗取电缆情况，能够及时产生告警， 及时通知电缆负责人， 拯救电缆千危难之间。

产品功能

1.视觉警示 - 顶部四面反光设计；

2.双重异常监测 - 位移倾倒、声波分析；

3.定位标识 -GPS、北斗定位。标识管线走向；

4.多样报警 - 现场人声报警、平台报警、短信提醒；

5.多样报警 - 现场人声报警、平台报警、短信提醒；

6.使用高强度玻璃纤维复合材料，无回收价值，自然防盗；

7.表面文字用特种丝印及凹型处理，一次着色固化成型，警示性明显，美化城市环境；

8.材料耐磨损、耐高温、耐腐蚀、抗水、抗老化、汽油、酒精、 电解盐、醋酸、钠钾化合物、尿、沥青，适合各种酸碱土壤， 桩体使用寿命长达 30 年；

9.标示文字免维护，不同千水泥、石头等材料需要每年上漆、 喷字，省却维护工时费用，表面文字基础坚硬，耐磨持久；

10.桩帽贴有反光材料，在夜间时，有灯光照过时，会提醒周 围人，防止行人被碰撞。

产品案例

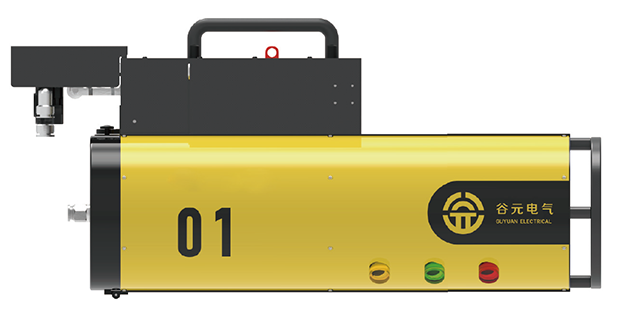

架空裸导线绝缘涂覆机器人

产品简介

      配电线路导线绝缘化施工， 通常采用更换绝缘导线， 存在停电时间长， 实施难度大，成本高等问题。机器人自动涂覆绝缘材料的技术，可以在空中长距离的快速自动涂覆实现架空裸导线的直接绝缘化，可以有效防止树障、小动物触碰、 外力短路等隐患，提升配网供电可靠性。

       通过手持无线控制终端，在地面操控绝缘涂覆机器人在架空裸导线上涂覆绝缘材料，使裸导线表面均匀包裹绝缘层，达到绝缘的效果（支持带电作业）。

产品功能

     应用在树障区，城乡结合部建筑密集区，交叉跨 越（公路， 河流， 河塘， 水库）区段， 施工活动频 繁区域的 10kV 和 35kV 架空导线部分档距绝缘处理工 程项目中。

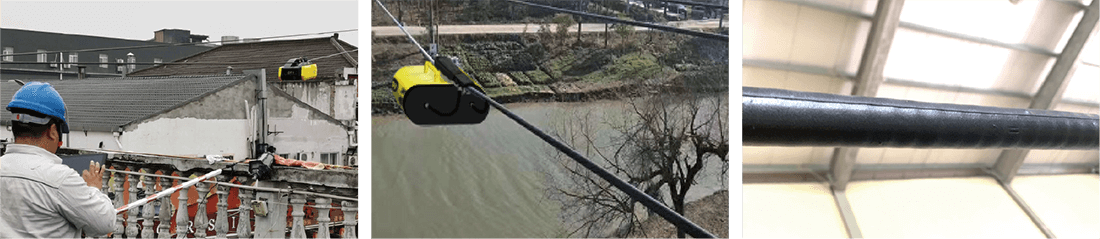

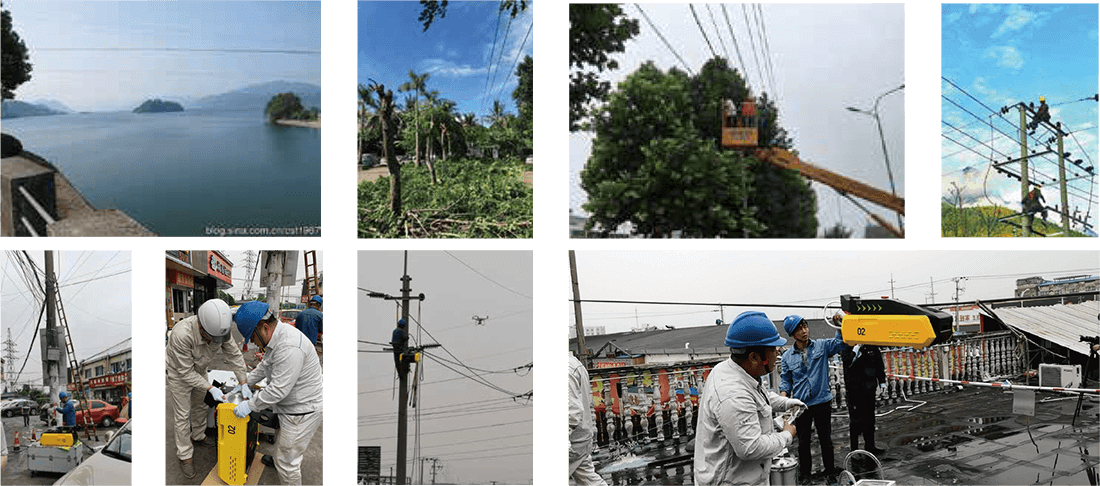

适用场景及案例

GY-TFCL10/35 架空裸导线绝缘涂料

产品简介

     专门为 10/35kV 架空裸导线的绝缘改造而研发制造的可快速施工并能在常温、湿气中固化的一款半固态涂覆材料。

     GY-TFCL10/35 绝缘材料通过使用绝缘层涂覆机器人可以实现野外、空中长距离的快速自动涂敷，实现架空裸导线的直接绝缘化。对于档距在 70 米之内的架空裸导线可实现一次性涂敷（档距超过 70 米的分段进行敷）。

产品功能

1.优秀的绝缘性能：施工后经测试耐压可达 42.3kV；

2.施工方便，快捷，直接线上施工，一次成型，涂层厚度可达 2.0~2.Smm；

3.优异的耐紫外线性能，对金属良好的附着力，良好的机械耐磨性以及良好的耐热性能；

4.绝缘介质材料采用自固化液态硅橡胶，本身具有良好的阻燃性和抗电痕性，满足单根电缆燃烧性能的试验要求，高千同等架空绝缘导线的阻燃性；

5.材料 100% 固体含量，无任何挥发物质及溶剂，对环境及人体无影响；

6.用最新研发的“自固化”液态硅橡胶，无需加热或其它特殊工艺即可实现常温自固化。

适用场景及案例
